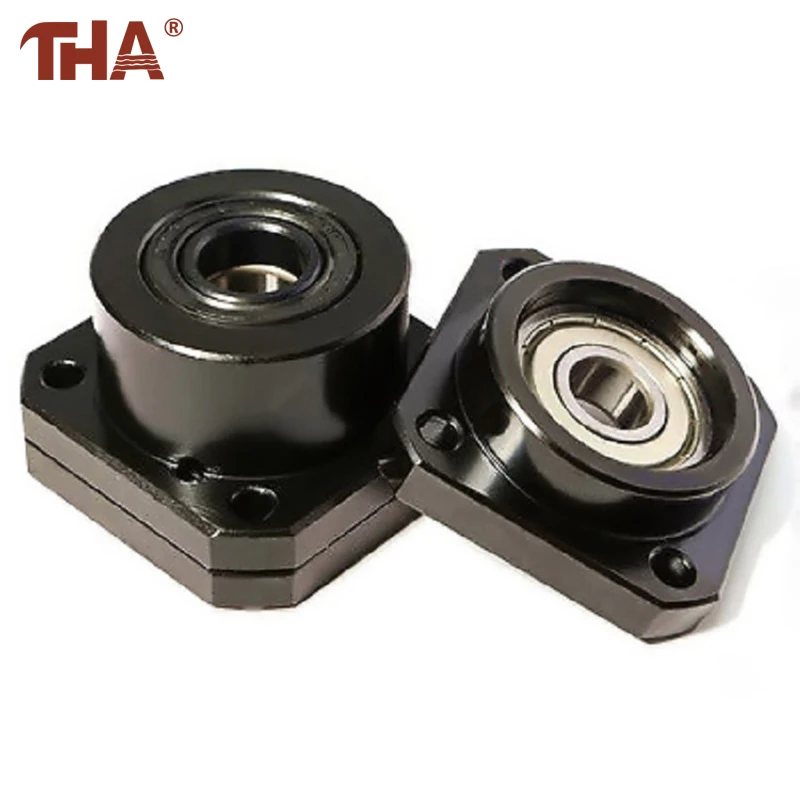

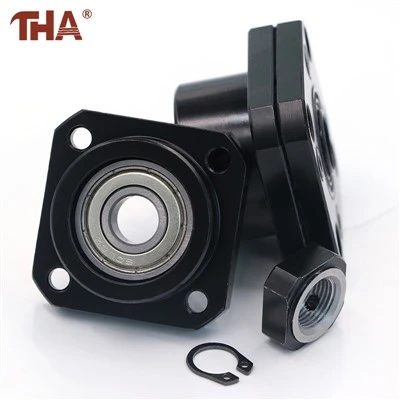

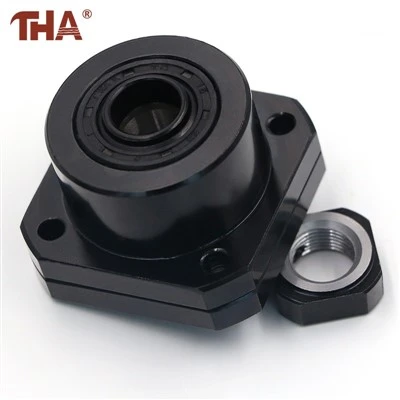

FF-geflensde zwevende eindsteun

Productdetails

FF is het ondersteunende-lid van de FK/FF-familie. Een radiaal lager in de behuizing draagt ​​de machinaal bewerkte astap, terwijl een borgring het ondersteunde-eindsamenstel vastzet. De axiale positionering van de schroef vindt plaats aan het tegenoverliggende FK-vaste uiteinde.



De originele pagina past ten onrechte vaste-zij-instructies toe op het FF-product, inclusief een twee- lagersteun en borgmoer. Deze gegevens zijn eigendom van FK en mogen niet worden gebruikt om FF te beschrijven.



In tegenstelling tot de op de basis-gemonteerde EF-steun van de vorige pagina, gebruikt FF een behuizing in flens-stijl. Hierdoor kan de unit tegen een eindplaat of verzonken montagevlak worden geïnstalleerd. De keuze is daarom afhankelijk van zowel de ondersteunde astap als de flensafmetingen.



Productbeschrijving

Het gepubliceerde FF-assortiment omvat FF6, FF10, FF12, FF15, FF17, FF20, FF25 en FF30. Hoewel FK8 voorkomt in de originele gecombineerde modellenlijst,FF8 staat niet op deze pagina vermeld, dus deze mag niet worden toegevoegd zonder afzonderlijke productgegevens.



Bepaal voor installatie eerst de positie van de kogelomloopspindel vanaf de vaste FK-zijde. De FF-behuizing kan vervolgens over de tegenoverliggende tap worden geplaatst en op één lijn worden gebracht met de as voordat de montageschroeven volledig worden vastgedraaid. De behuizing moet op natuurlijke wijze aansluiten op het montagevlak en mag niet worden gebruikt om de schroef in lijn te trekken.



Op de ondersteunde-eindtekening moeten de lagertap, de schouder, de borgring-groef en de afstand tot het schroefdraadgedeelte worden weergegeven. De buitendiameter van de flens, het montage-gatenpatroon en de middenpositie moeten ook overeenkomen met het machineplaatje.



Het lager wordt gesmeerd geleverd en beschermd door de afdichting. De ondersteuningseenheid moet tijdens de normale installatie gemonteerd blijven. Verontreiniging moet uit de buurt van het lager en de schroef- worden gehouden.



Wij accepteren bestellingen zo klein als één stuk voor standaardmaten. Neem contact met ons op voor de levertijd op basis van de bestelhoeveelheid.



Productinformatie

FF ondersteunde zijde	Bijpassende FK vaste zijde	Montagefunctie
FF6	FK6	Geflensd ondersteund uiteinde
FF10	FK10	Geflensd ondersteund uiteinde
FF12	FK12	Geflensd ondersteund uiteinde
FF15	FK15	Geflensd ondersteund uiteinde
FF17	FK17	Geflensd ondersteund uiteinde
FF20	FK20	Geflensd ondersteund uiteinde
FF25	FK25	Geflensd ondersteund uiteinde
FF30	FK30	Geflensd ondersteund uiteinde



Productitem	Specificatie
Serie	FF
Ondersteuningspositie	Niet-zijde van de kogelomloopspindel
Huisvestingsformulier	Op flens-gemonteerde steuneenheid
Lagerfunctie	Radiale steun voor de astap
Asretentie	Behoud-ringarrangement
Axiale locatie	Verzorgd door de bijpassende FK vaste zijde
Gepubliceerde maten	FF6 FF10 FF12 FF15 FF17 FF20 FF25 FF30
Selectiebasis	Afmetingen van de astap, de grootte van de bevestigingsgroefflens en montagegaten
Bijpassende familie	FK vaste-eindeenheden
Meegeleverd product	Alleen FF-eenheid tenzij een FK- en FF-paar is aangevraagd





Veelgestelde vragen

Vraag: Is FF het vaste uiteinde van de kogelomloopspindel?
A: Nee. FF is de ondersteunde of zwevende zijde. FK is de vaste zijde.

V: Wordt bij FF de borgmoer met vast-uiteinde geleverd?
A: Nee. Een borgmoer behoort tot de FK vaste- opstelling. FF maakt gebruik van een ondersteund dagboek en borgring-.

Vraag: Wat is het verschil tussen EF en FF?
A: Beide ondersteunen-zij-units, maar EF wordt over het algemeen op de bodem gemonteerd, terwijl FF een op een flens- flens gemonteerde behuizing gebruikt.

Vraag: Is FF8 beschikbaar op deze pagina?
A: Het is niet opgenomen in de gepubliceerde FF-modellenlijst. Het mag niet zonder afzonderlijke bevestiging van deze pagina worden geciteerd.

Vraag: Welke informatie is nodig voor vervanging?
A: Geef het volledige FF-model op, de afmetingen van de as-tap, de positie van de vasthoud-groef en de afmetingen van de flensmontage.
